logic gate क्या है
लॉजिक गेट्स बुलियन बीजगणित पर आधारित हैं। बुलियन बीजगणित एक गणितीय लॉजिक प्रणाली है तथा यह सामान्य बीजगणित तथा बाइनरी सख्या से भिन्न है। बुलियन प्रणाली में चर राशियों को केवल दो अवस्थायें होती है। इन्हें 0 और 1 से प्रदर्शित करते हैं। 0 और 1 के विभिन्न नाम हैं
Logic 0→ No, Low, Open, inactive, absent, down,false, off, negative
Logic 1→ Yes, High, Close, active, present, Up, true,ON, positive
बूलियन बीजगणित में सत्य तथा present के लिए 1 का व्यवहार किया जाता है।बूलियन बीजगणित में असत्य, नहीं तथा absent के लिए 0 का प्रयोग किया जाता है। Logic Gate में एक या एक से अधिक I/P होता है तथा O/P हमेशा एक ही होता है।
NOT, OR तथा AND gate को आधारी gate कहते हैं।
NAND तथा NOR gate को universal gate कहते हैं। क्योंकि इसकी सहायता से सभी gate बनाया जा सकता है।
Logic gate के कितने प्रकार होते हैं
a) Basic gate :- NOT ,AND,OR
b) Universal GATE:- NAND,NOR
c) Special purpose gate:- EX-OR,EX-NOR

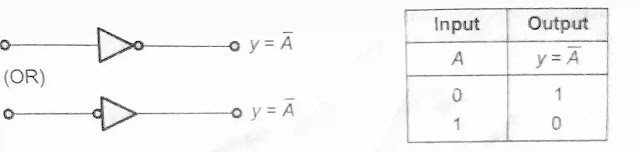

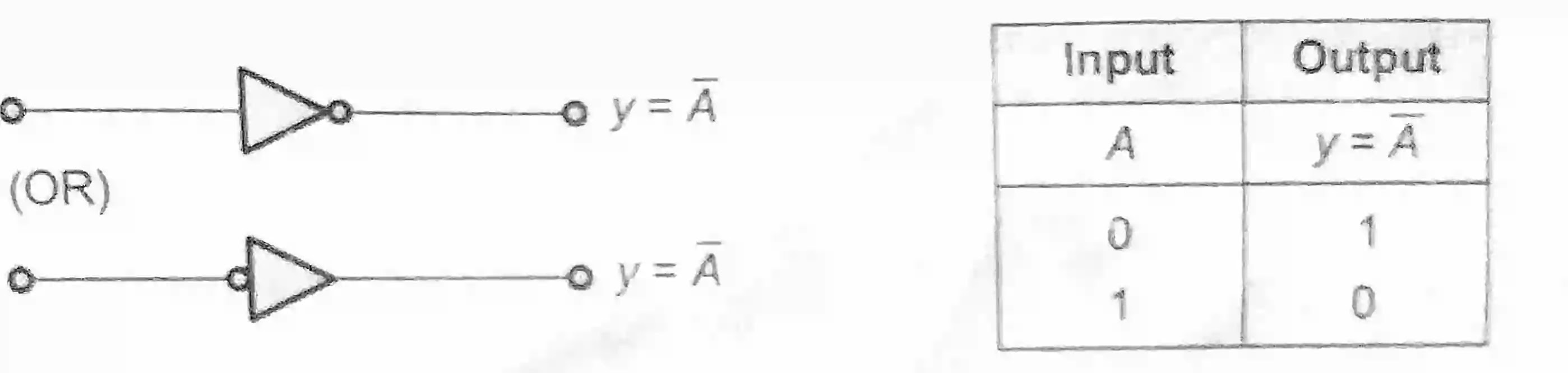

NOT GATE क्या है
इसे INVERTER GATEभी कहते हैं इसमें एक ही इनपुट होता है इसका प्रयोग कम्रलीमेन्नेटेशन में किया जाता है 1 को 0 तथा 0 को 1 में बदल देते हैं
symbol and truth table

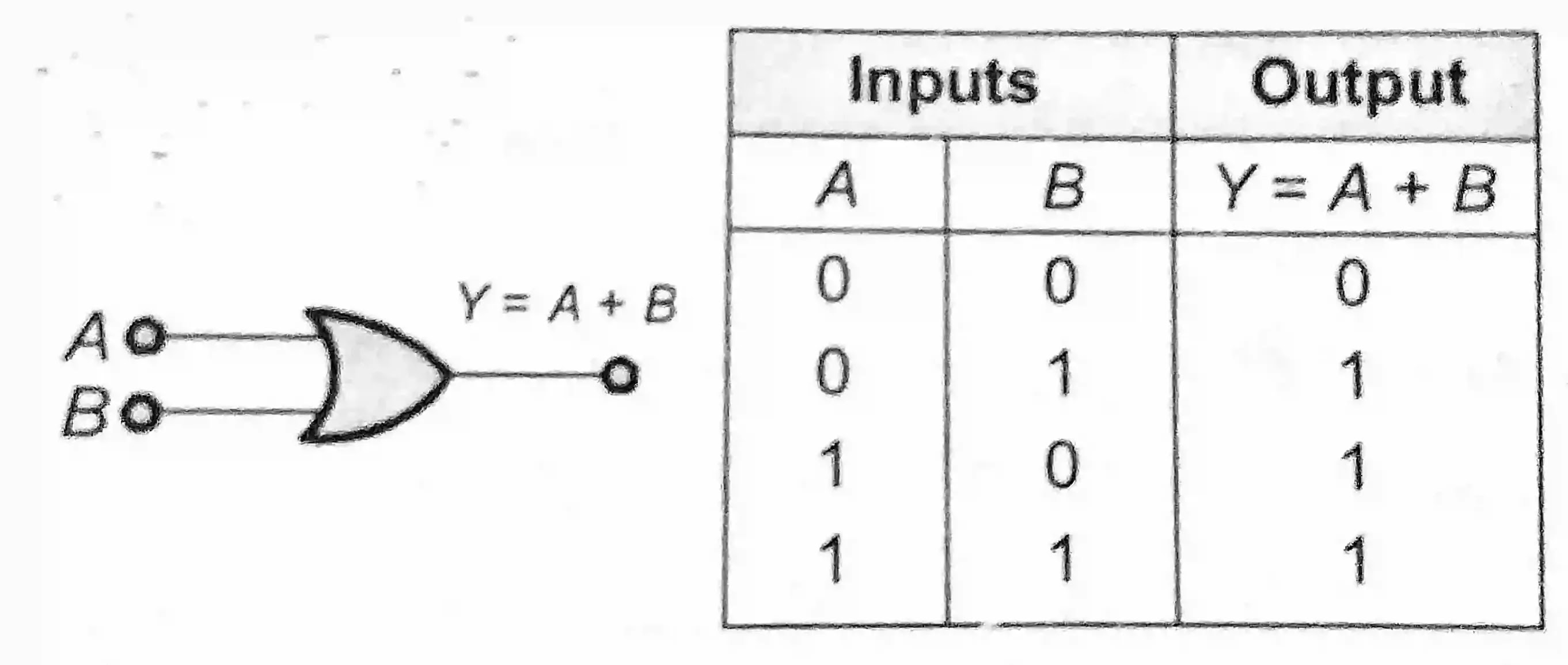

OR gate क्या है
इससे pahle gate भी कहते हैं थ इसमें एक भी इनपुट हाई रहने पर आउटपुट हाई मिलता है सिर्फ सभी इनपुट लो रहने पर output low मिलता है
Symbol aur truth table

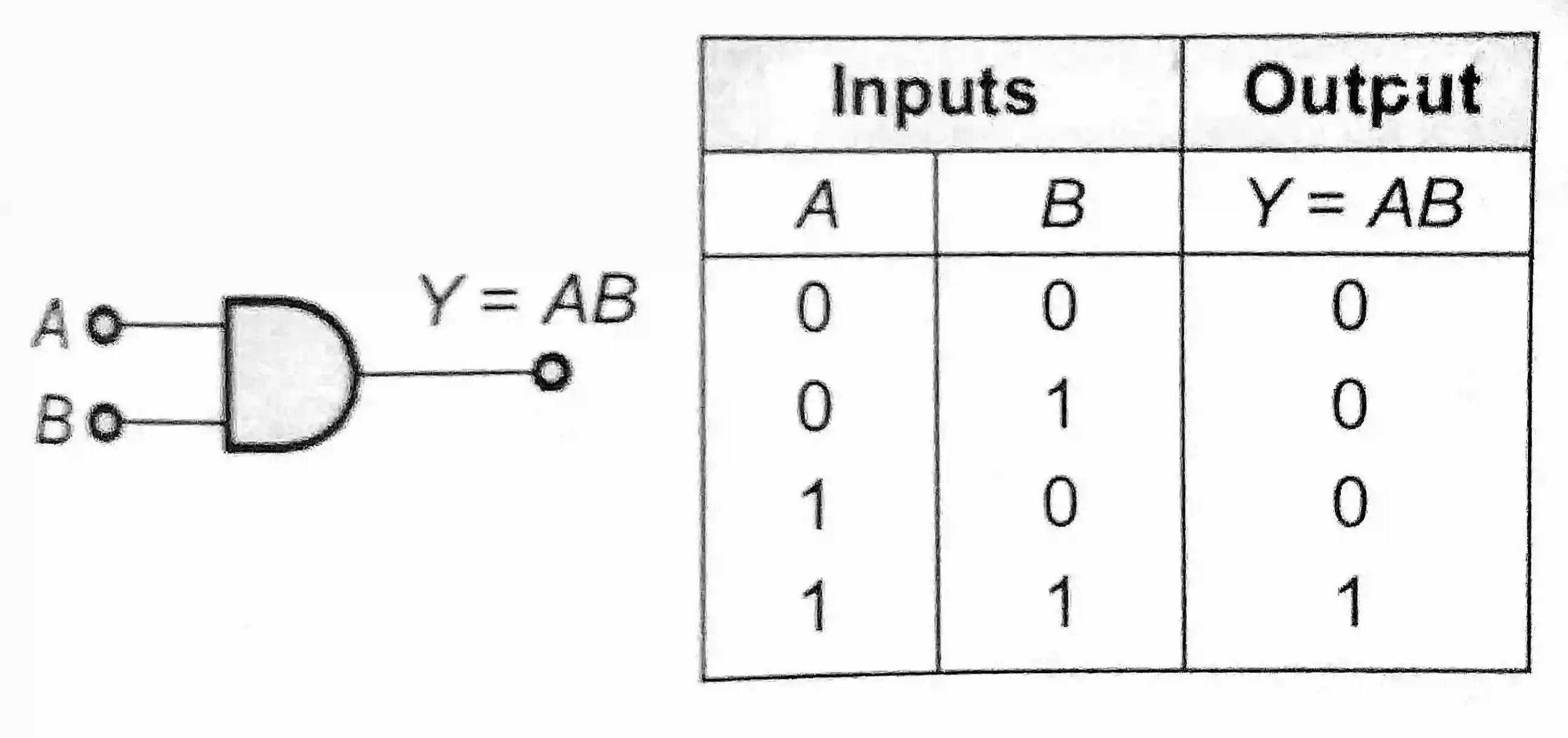

And gate क्या है
इसे Series GATE भी कहते हैं इसमें दोनों input high रहने पर ही output high मिलता है एक भी input low रहने पर output high नहीं मिलता है
Symbol and truth table

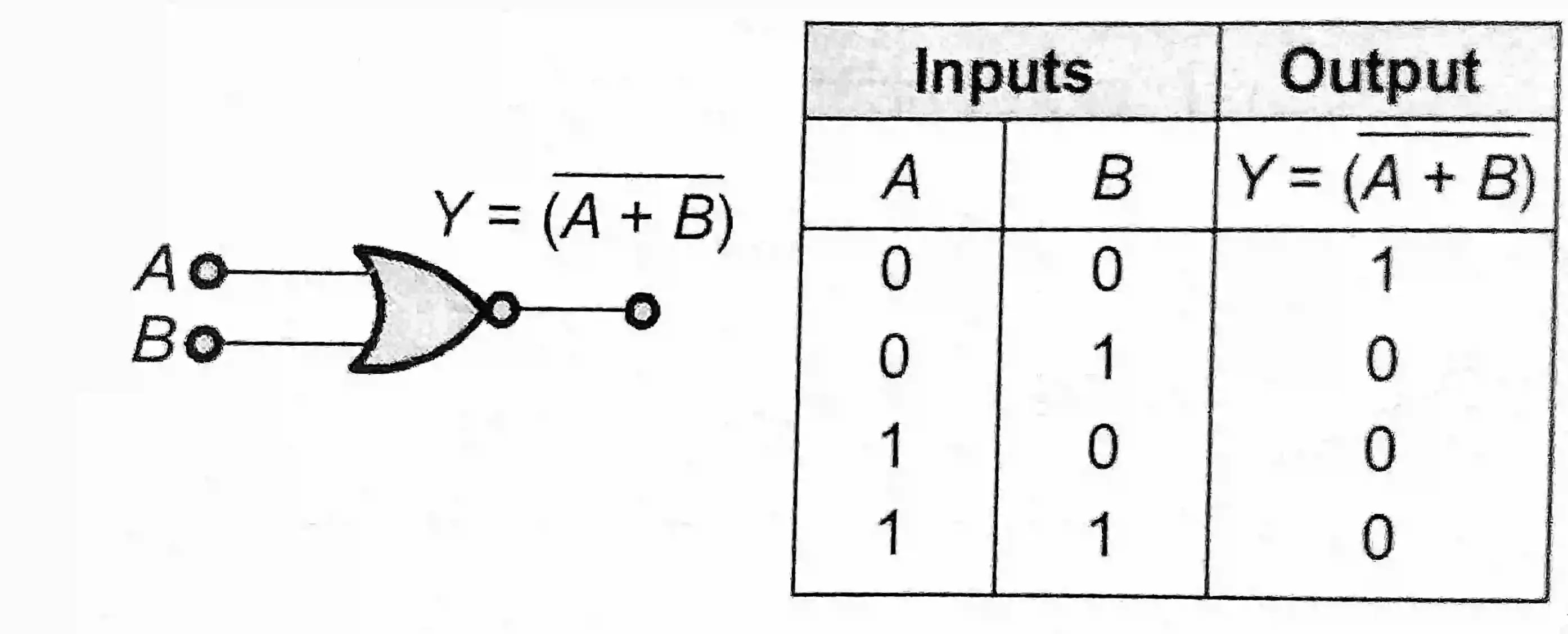

Nor gate क्या है
इसमें एक भी या सभी input high रहने पर output high नहीं मिलता है सभी input low रहने पर ही output high मिलता है
NOR gate में OR तथा NOT gate का संयोग रहता है।
symbol and turth table

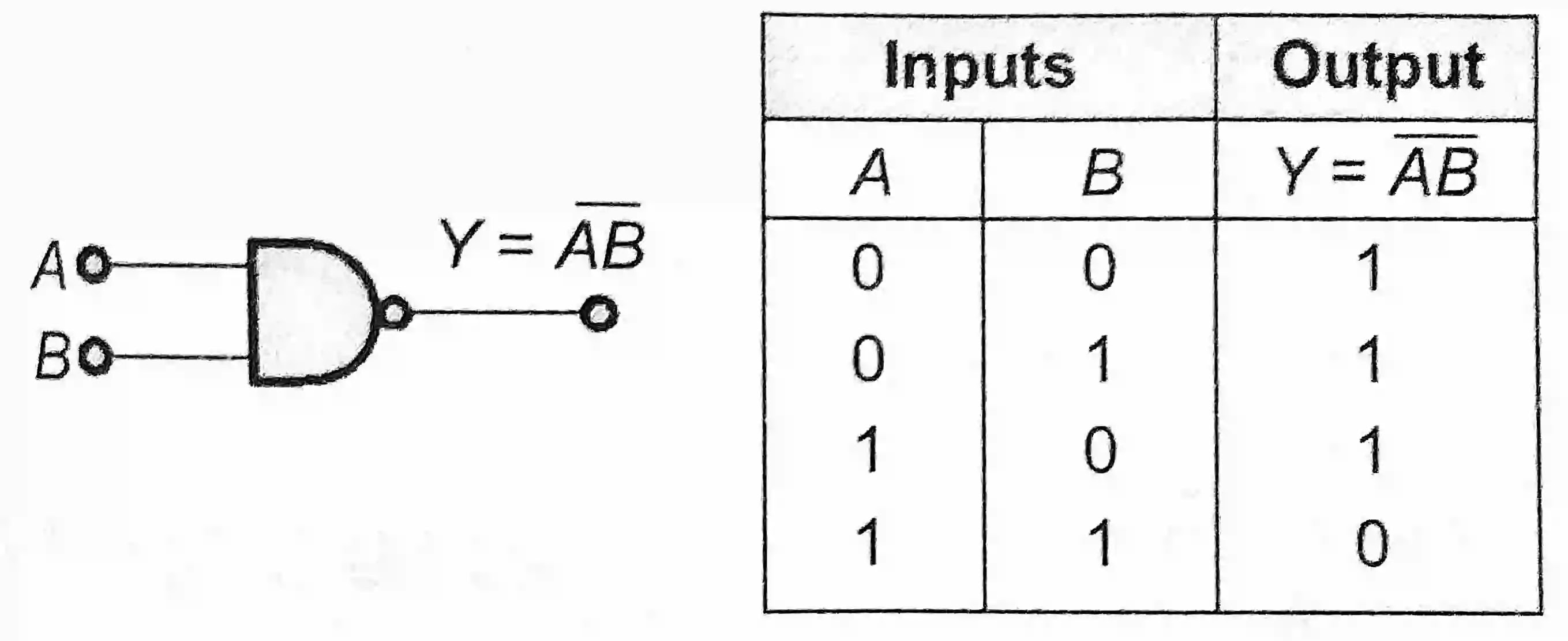

Nand gate क्या है
इसमें एक या सभी input low रहेगा तो output high मिलेगा सभी input highरहने पर output low मिलता है।NAND gate में AND तथा NOT gate का संयोग रहता है।
Symbol and truth table

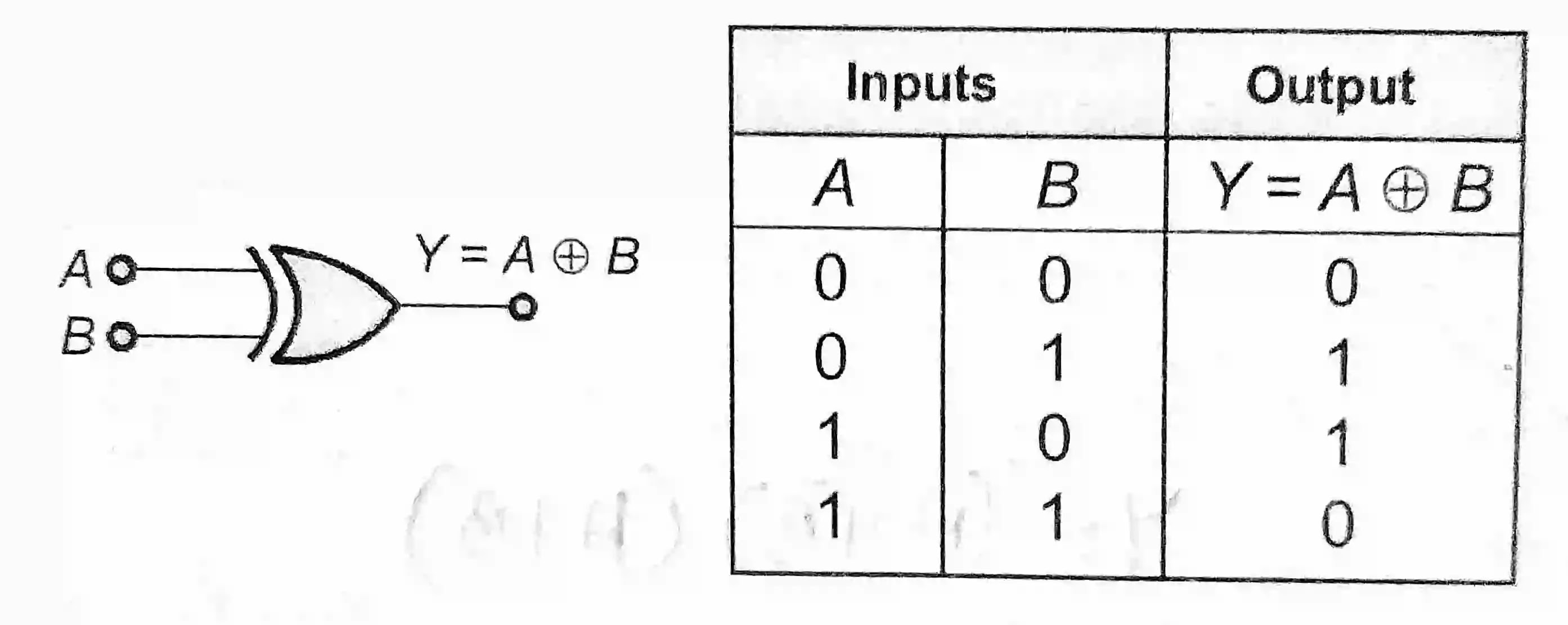

Ex OR gate क्या है
इनमें दोनों इनपुट समान (0,1) (1,1) रहने पर output low मिलता है दोनों इनपुट अलग-अलग (0,1) (1,0) रहने पर output high मिलता है
Symbol and truth table

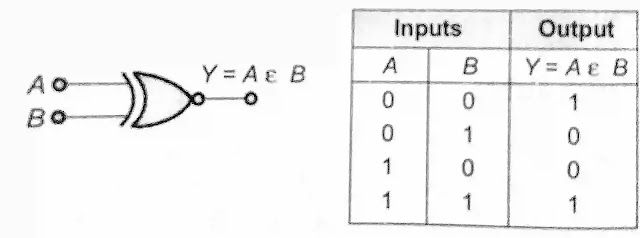

Ex NoR gate क्या है
इनमें दोनों input सामान लेने पर output high मिलता है और असमान रहने पर output low मिलता है
Symbol and truth table
